تعد محطة ضخ الأجهزة المحمولة قطعة متعددة الاستخدامات وأساسية من المعدات المستخدمة في مختلف التطبيقات ، بما في ذلك التحكم في الفيضانات ، وصرف الطوارئ ، ونقل السوائل الصناعية. كمورد لمحطات ضخ الأجهزة المحمولة ، أفهم أهمية نظام التحكم المصمم جيدًا في ضمان التشغيل الفعال والموثوق لهذه المحطات. في هذه المدونة ، سوف أتغذى على نظام التحكم في محطة ضخ الأجهزة المحمولة ، ومكوناتها الرئيسية ، وكيفية عملها.
أهمية نظام التحكم في محطة ضخ الأجهزة المحمولة
يعمل نظام التحكم في محطة ضخ الأجهزة المحمولة كعقل العملية بأكملها. وهي مسؤولة عن مراقبة وتنظيم وحماية معدات الضخ. بدون نظام تحكم فعال ، لن تتمكن محطة ضخ الأجهزة المحمولة من الاستجابة للظروف المتغيرة ، مما يؤدي إلى عدم الكفاءة المحتملة ، وأضرار المعدات ، وحتى مخاطر السلامة.
المكونات الرئيسية لنظام التحكم
1. أجهزة الاستشعار
المستشعرات هي عيون وآذان نظام التحكم. يقومون بجمع البيانات من أجزاء مختلفة من محطة الضخ ، مثل المضخة وخط الأنابيب والبيئة المحيطة. تشمل بعض الأنواع الشائعة من المستشعرات المستخدمة في محطات ضخ الأجهزة المحمولة:
- مستشعرات التدفق: هذه المستشعرات تقيس حجم السوائل التي تتدفق من خلال المضخة. من خلال مراقبة معدل التدفق ، يمكن لنظام التحكم ضبط سرعة المضخة أو الإخراج لتلبية الطلب المطلوب. على سبيل المثال ، في سيناريو التحكم في الفيضان ، إذا زاد تدفق المياه ، فسوف يكتشف مستشعر التدفق التغيير ، ويمكن أن يزيد نظام التحكم من سرعة المضخة للتعامل مع الحجم الأعلى.
- مستشعرات الضغط: يتم استخدام أجهزة استشعار الضغط لقياس الضغط داخل خط الأنابيب. يعد الحفاظ على الضغط الصحيح أمرًا ضروريًا للتشغيل السليم للمضخة ولمنع تلف خط الأنابيب. إذا تجاوز الضغط حدًا معينًا ، يمكن أن يتخذ نظام التحكم إجراءات تصحيحية ، مثل تقليل سرعة المضخة أو فتح صمام الإغاثة.
- مستشعرات المستوى: يتم استخدام مستشعرات المستوى لقياس مستوى السائل في المصدر أو خزان الوجهة. في تطبيقات الصرف الصحي في الفيضانات ، يمكن لأجهزة استشعار المستوى اكتشاف مستوى المياه في منطقة غمرتها المياه. عندما يصل مستوى الماء إلى ارتفاع معين ، يمكن لنظام التحكم بدء المضخة ، وعندما ينخفض مستوى الماء إلى أسفل نقطة محددة ، يمكن إيقاف المضخة.
2. وحدة تحكم المنطق القابلة للبرمجة (PLC)
وحدة التحكم المنطقية القابلة للبرمجة هي وحدة المعالجة المركزية لنظام التحكم. يتلقى بيانات من المستشعرات ، ويعالج المعلومات ، ويتخذ القرارات بناءً على المنطق المبرمج مسبقًا. يمكن برمجة PLC لأداء مجموعة واسعة من الوظائف ، مثل بدء المضخة وإيقافها ، وضبط سرعة المضخة ، وتفعيل الإنذارات في حالة الظروف غير الطبيعية.
على سبيل المثال ، يمكن برمجة PLC لبدء المضخة تلقائيًا عندما يصل مستوى المياه في منطقة مغمورة إلى مستوى حرج. يمكن أيضًا ضبطها لإغلاق المضخة إذا تجاوز الضغط في خط الأنابيب حد آمن أو إذا انخفض معدل التدفق إلى ما دون قيمة معينة ، مما يشير إلى وجود انسداد محتمل في خط الأنابيب.
3. واجهة الآلة البشرية (HMI)
توفر واجهة الماكينة البشرية وسيلة للمشغلين للتفاعل مع نظام التحكم. يتكون عادة من شاشة تعمل باللمس أو لوحة تحكم حيث يمكن للمشغلين مراقبة حالة محطة الضخ ، وعرض بيانات المستشعر ، وضبط إعدادات التحكم.
يسمح HMI للمشغلين بالحصول على معلومات حقيقية للوقت إلى معلومات مهمة ، مثل سرعة المضخة ومعدل التدفق والضغط. يمكنهم أيضًا استخدام HMI لتجاوز إعدادات التحكم التلقائي في حالة المتطلبات الخاصة أو حالات الطوارئ. على سبيل المثال ، قد يحتاج المشغل إلى بدء أو إيقاف المضخة يدويًا أثناء إجراء الصيانة أو في حالة تعطل نظام التحكم التلقائي.
4. المحركات
المحركات هي المكونات التي تنفذ الأوامر الصادرة عن نظام التحكم. إنهم مسؤولون عن التحكم جسديًا في تشغيل المضخة والمعدات الأخرى ذات الصلة. تشمل بعض الأنواع الشائعة من المحركات المستخدمة في محطات ضخ الأجهزة المحمولة:
- مبتدئين السيارات: يتم استخدام المبتدئين للسيارات لبدء محرك المضخة وإيقافها. يمكنهم أيضًا توفير الحماية الزائدة لمنع التضرار بسبب التيار المفرط.
- محركات الصمام: يتم استخدام مشغلات الصمامات للتحكم في فتح وإغلاق الصمامات في خط الأنابيب. عن طريق ضبط موضع الصمامات ، يمكن لنظام التحكم تنظيم تدفق السائل والضغط داخل خط الأنابيب.
كيف يعمل نظام التحكم
يمكن تقسيم تشغيل نظام التحكم في محطة ضخ الأجهزة المحمولة إلى عدة مراحل:
1. جمع البيانات
تقوم المستشعرات بجمع البيانات باستمرار من أجزاء مختلفة من محطة الضخ. ثم يتم نقل هذه البيانات إلى PLC للمعالجة. على سبيل المثال ، يقيس مستشعر التدفق معدل تدفق السائل ، ويقيس مستشعر الضغط الضغط في خط الأنابيب ، ويقيس مستشعر المستوى مستوى السائل في الخزان.
2. معالجة البيانات
يتلقى PLC البيانات من المستشعرات ويعالجها وفقًا للمنطق المبرمج مسبقًا. إنه يقارن القيم المقاسة بنقاط set -set ويحدد ما إذا كان هناك حاجة إلى اتخاذ أي إجراء. على سبيل المثال ، إذا كان مستوى المياه في منطقة غمرت أعلى من نقطة الضبط ، فسيصدر PLC أمرًا لبدء المضخة.
3. القرار - صنع وإصدار القيادة
استنادًا إلى نتائج معالجة البيانات ، تتخذ PLC القرارات والقضايا الأوامر للمحركات. إذا كانت المضخة بحاجة إلى بدء تشغيل PLC ، فسيقوم PLC بإرسال إشارة إلى بداية المحرك لتنشيط محرك المضخة. إذا كان الضغط في خط الأنابيب مرتفعًا جدًا ، فقد يرسل PLC إشارة إلى مشغل الصمام لفتح صمام الإغاثة.
4. المراقبة والتعليقات
يراقب نظام التحكم باستمرار تشغيل محطة الضخ ويتلقى ملاحظات من المستشعرات. يتم استخدام هذه التغذية المرتدة للتحقق من أن الأوامر الصادرة عن PLC قد تم تنفيذها بشكل صحيح ولإجراء أي تعديلات ضرورية. على سبيل المثال ، إذا لم ترتفع سرعة المضخة كما هو متوقع بعد إصدار أمر ، يمكن أن يتخذ نظام التحكم إجراءات تصحيحية ، مثل زيادة مصدر الطاقة إلى المحرك.
تطبيقات محطات ضخ الأجهزة المحمولة وأنظمة التحكم الخاصة بهم
1. السيطرة على الفيضانات

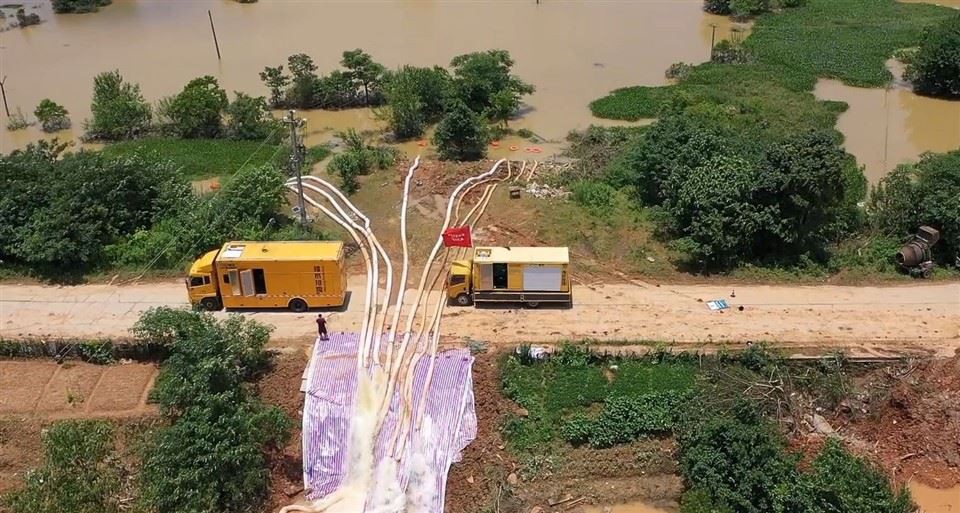

في المناطق المعرضة للفيضانات ، يتم استخدام محطات ضخ الأجهزة المحمولة لإزالة المياه الزائدة بسرعة ومنع الفيضانات. يلعب نظام التحكم دورًا مهمًا في هذا التطبيق. يمكن لمستشعرات المستوى اكتشاف مستوى المياه المتزايدة ، ويمكن لنظام التحكم بدء المضخة تلقائيًا. مع انخفاض مستوى الماء ، يمكن لنظام التحكم إيقاف المضخة لتوفير الطاقة. لمزيد من المعلومات حول تطبيقات الفيضانات - التحكم ، يمكنك الزيارةشاحنة مضخة التحكم في الفيضانات.
2. تصريف موقع الكوارث
بعد الكوارث الطبيعية مثل الأعاصير أو هطول الأمطار الغزيرة ، يتم نشر محطات ضخ الأجهزة المحمولة في مواقع الكوارث لتصريف المناطق التي غمرتها المياه. يضمن نظام التحكم أن المضخات تعمل بكفاءة وأمان. تساعد مستشعرات التدفق وأجهزة استشعار الضغط على تحسين عملية الضخ ، ويمكن لنظام التحكم التكيف مع الظروف المتغيرة في موقع الكوارث. يمكنك العثور على مزيد من التفاصيل حول هذا التطبيق علىمركبات مضخة الصرف في مواقع الكوارث.
3. نقل السوائل الصناعية
في الإعدادات الصناعية ، تُستخدم محطات ضخ الأجهزة المحمولة لنقل العديد من السوائل ، مثل المواد الكيميائية ومياه الصرف الصحي والزيت. يتم استخدام نظام التحكم لمراقبة معدل التدفق والضغط ودرجة حرارة السائل لضمان عملية نقل آمنة وفعالة.
4. الري الزراعي
يمكن أيضًا استخدام محطات ضخ الأجهزة المحمولة للري الزراعي. يمكن برمجة نظام التحكم لبدء وإيقاف المضخة بناءً على مستوى رطوبة التربة ، مما يضمن أن المحاصيل تتلقى الكمية المناسبة من الماء.
مزايا أنظمة التحكم في محطات ضخ المحمول لدينا
كمورد لمحطات ضخ الأجهزة المحمولة ، نفخر بأنظمة التحكم المتقدمة لدينا. توفر أنظمة التحكم الخاصة بنا المزايا التالية:
- موثوقية عالية: تم تصميم أنظمة التحكم الخاصة بنا للعمل في بيئات قاسية وتم تصميمها بمكونات عالية الجودة. يتم اختبارها بدقة لضمان أداء موثوق به.
- سهل الاستخدام: HMI هو مستخدم - ودود ، مما يسمح للمشغلين بمراقبة محطة الضخ والتحكم فيه بسهولة. حتى المشغلين ذوي المعرفة التقنية المحدودة يمكن أن يتعلموا بسرعة كيفية استخدام النظام.
- المرونة: يمكن تخصيص أنظمة التحكم الخاصة بنا لتلبية المتطلبات المحددة للتطبيقات المختلفة. سواء أكان مشروعًا صغيرًا ومقياسًا للفيضانات أو نقل السوائل الصناعية الكبيرة الحجم ، يمكن تصميم أنظمة التحكم الخاصة بنا لتناسب الاحتياجات.
- المراقبة والتحكم عن بعد: نحن نقدم خيار المراقبة والتحكم عن بُعد ، والذي يتيح للمشغلين مراقبة محطة الضخ من أي مكان باستخدام هاتف ذكي أو جهاز لوحي أو كمبيوتر. هذه الميزة مفيدة بشكل خاص للتطبيقات التي تقع فيها محطة الضخ في منطقة نائية.
خاتمة
يعد نظام التحكم في محطة ضخ الأجهزة المحمولة جزءًا معقدًا وضروريًا من العملية الكلية. إنه يضمن التشغيل الفعال والموثوق والآمن لمحطة الضخ في تطبيقات مختلفة. كمورد لمحطات ضخ الأجهزة المحمولة ، نحن ملتزمون بتوفير أنظمة مراقبة عالية الجودة تلبي احتياجات عملائنا.
إذا كنت مهتمًا بمحطات ضخ الأجهزة المحمولة الخاصة بنا وأنظمة التحكم المتقدمة الخاصة بهم ، أو إذا كان لديك أي أسئلة حول نظام التحكم أو تطبيقاته ، فلا تتردد في الاتصال بنا للحصول على مناقشة مفصلة وتفاوض للمشتريات. نتطلع إلى العمل معك لتوفير أفضل الحلول لاحتياجات الضخ الخاصة بك.
مراجع
- "Pump Handbook" لـ Igor J. Karassik ، جوزيف P. Messina ، بول كوبر ، تشارلز سي هيلد
- "هندسة أنظمة التحكم" بقلم نورمان س. نيس
